产品说明

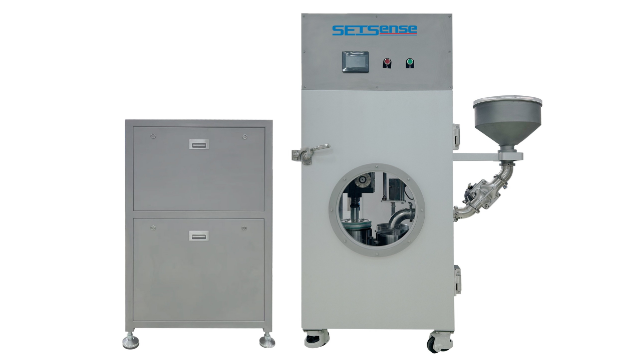

此设备是搭配塞孔机使用的一款供墨系统。塞孔机在塞孔时需要用油墨塞进PCB板孔内，常规用的油墨容量相对少，塞孔时需频繁更换添加，生产效率低下。
本系统采用大容量供墨设计，并创新性配备三工位自由切换机构，实现不停机操作，人员只需将油墨倒入外置接油桶中，接油桶内设有过滤网纱可以过滤油掉油墨的杂质;人员操作过程中无需泄放真空压力，既杜绝了空气混入风险，保障油墨品质稳定性的同时又大幅简化了操作流程，提高生产效率。
产品规格
机台尺寸(长*宽*高) | 不含泵站：1317*895*1728mm，带泵站：2115*924*1728mm |
最大真空度 | ≤30pa（标准大气压下） |
油墨罐容量 | 罐子容量最大12KG/罐（为防止油墨脱泡溢出，建议操作上限为8KG） |
加压电流 | ≤6.0A |
操作面板 | 主塞孔机触摸屏 |
保护装置 | 门限开关、扭力保护 |
油墨添加方式 | 自动过滤搅拌脱泡供油 |
公用需求
电气需求 | 电：单相220V （共用塞孔机泵站）、 三相五线380V（LCS单独配泵） | 压缩空气压力 | ≧6.5bar |
功率 | 不含泵站1KW，带泵站3.2KW | 压缩空气用量 | 0.5m³/h（接口：φ10mm） |
建议机台周围空间 | 800mm | 机台重量 | 真空LCS 900KG，泵站150KG |
| 设备安装环境（温湿度及无尘要求） | A.环境要求：无尘室，洁净室100,000级↑ B.温度要求：22±2℃ C.湿度要求：50±5% | ||
